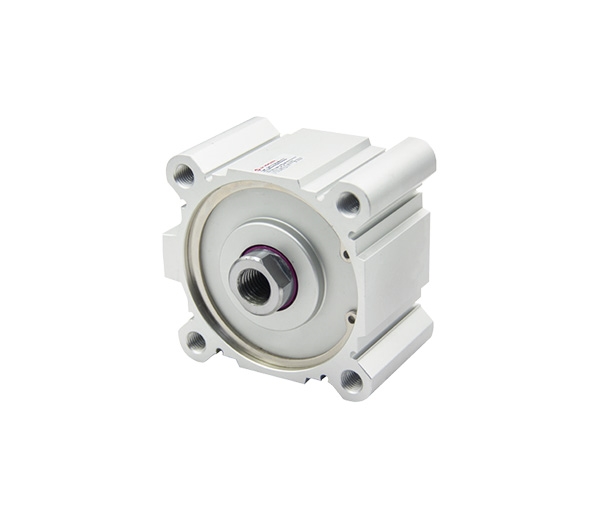

CM/71 紧凑型气缸

● ø 12 ... 100 mm
● 高稳定性和可靠性
● 磁性开关与缸筒表面齐平
● 气缸和安装支架符合ISO 15524

销售服务热线：

153-9222-0644

技术特点

介质：经过滤的润滑或非润滑压缩空气
标准：ISO 15524
动作方式：双作用，标配磁环，机械缓冲
工作压力：0.5 ... 10 bar (7.25 ... 145 psi)
接口尺寸：M5, G1/8 ... G1/2
缸　　径：12, 16, 20, 25, 32, 40, 50, 63, 80,100mm
标准行程：5, 10, 20, 25, 30, 35, 40, 45, 50,75,100mm　　
非标行程：可选 (300 mm)
工作温度：-5 ... +70°C 清洁的干燥空气
材料
缸筒：阳极氧化铝
端盖：阳极氧化铝
活塞杆：镀硬铬
活塞杆密封：PUR
活塞密封：NBR
O形圈：NBR

技术参数
缸径 ø (mm) 12 16 20 25 32 40 50 63 80 100
型材缸筒 • • • • • • • • • •
接口 M5 M5 M5 M5 G1/8 G1/4 G1/4 G3/8 G3/8 G1/2
活塞杆 ø (mm) 6 8 10 12 16 16 20 20 25 32
气压在6bar时的理论推力（伸出） 68 121 188 294 482 754 1178 1870 3016 4710
气压在6bar时的理论推力（缩回） 51 90 141 227 362 633 990 1680 2722 4228
气压在6bar时的耗气量（伸出） 0,008 0,014 0,022 0,035 0,056 0,088 0,137 0,218 0,35 0,55
气压在6bar时的耗气量（缩回） 0,007 0,011 0,017 0.027 0,042 0,074 0,114 0,195 0,32 0,49

标准行程
缸径
ø (mm) 		行程长度 (mm)
5 10 15 20 25 30 35 40 45 50 75 100
12 • • • • • • - - - - - -
16 • • • • • • - - - - - -
20 • • • • • • • • • • - -
25 • • • • • • • • • • - -
32 • • • • • • • • • • • •
40 • • • • • • • • • • • •
50 - • • • • • • • • • • •
63 - • • • • • • • • • • •
80 - • • • • • • • • • • •
100 - • • • • • • • • • • •
