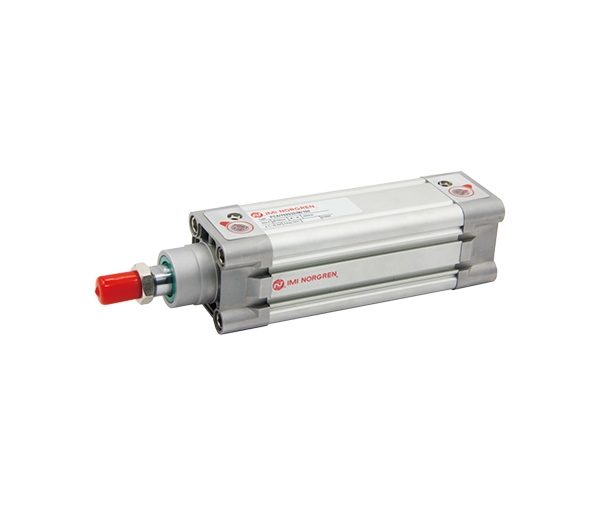

PCA/702 通用标准气缸_气缸_英国诺冠_泉州启元机电设备有限公司

技术特点

介质：经过滤的润滑或非润滑压缩空气
标准：ISO 15552
动作方式：双作用，可调缓冲
工作压力：1 ... 10 bar (14 ... 145 psi)
接口尺寸：G1/8 ... G1/2
缸　　径：32, 40, 50, 63, 80,100,125mm
标准行程：25, 50, 80, 100,125,150,160,175,200,250,320,350,400,450,500mm　　
非标行程：可选 (5...2000 mm)
工作温度：-5 ... +70°C (+23...158°F) 清洁的干燥空气

材料
缸筒：阳极氧化铝
端盖：压铸铝 (ø 32 ... 125 mm)
活塞杆：镀硬铬
活塞杆密封：PUR
活塞密封：NBR
O形圈：NBR

技术参数

缸径 ø (mm)	32	40	50	63	80	100	125
型材缸筒	•	•	•	•	•	•	•
接口	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2	G1/2
活塞杆 ø (mm)	12	16	20	20	25	25	32
活塞杆端外螺纹	M10 x 1.25	M12 x 1.25	M16 x 1.5	M16 x 1.5	M20 x 1.5	M20 x 1.5	M27 x 2
缓冲长度(mm)	20	22	24	24	26	33	39
缓冲（可调缓冲）	•	•	•	•	•	•	•
初始缓冲体积 (cm³)	12.8	20.2	36	64	111	235	427
气压在6bar时的理论推力（伸出）	482	754	1178	1870	3016	4710	7363
气压在6bar时的理论推力（缩回）	414	633	990	1680	2722	4416	6882
气压在6bar时的耗气量（伸出）	0.056	0.088	0.137	0.218	0.35	0.55	0.86
气压在6bar时的耗气量（缩回）	0.048	0.074	0.114	0.195	0.32	0.51	0.79
