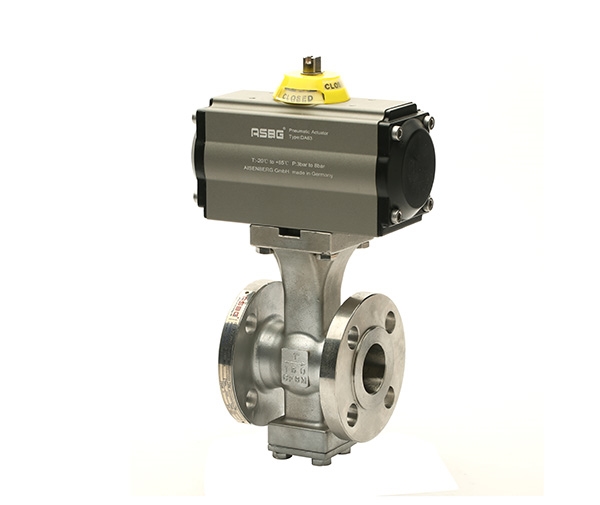

AISENBERG A250是一种多用途V型调节球阀,专门设计用于不同行业内的节流或切断应用,包括造纸、化工、电力、石油和天然气以及采矿等。
连接方式:德标法兰、美标法兰、国标法兰
工作温度:-40℃-+250℃
特点
A250是独特的V型球体,提供较大的调节范围并采用花键连接阀杆,控制精确,用于易于维护的V型球-阀杆组件,低摩擦的阀杆与滑动轴承结构,使用寿命更长,一体式执行器安装平台以及可互换的阀座。
阀体
● 一体式设计,提供了更好的刚性,可承受管道载荷
● 消除了两体式阀体设计的泄漏问题。
球体 —阀杆连接
● 阀杆与球体采用花链紧密配合连接,具有高强度,可消除阀杆滞回或死区。
● 完美定向,独特设计的轴销有利于V型球体的自动对准,同时在例行保养过程中简化装配和拆卸操作。
阀座
● 自动预紧阀座设计,即使在非常低的压差下也能提供极好的密封。
● 自动定心阀座不受外部管道负载影响,即使在恶劣工况下也能提供极好的密封。
● 标准金属阀座经硬化处理,在316不锈钢基材上堆焊有硬质合金。
● 标准软密封阀座设计采购PTFE材料,耐化学性和耐热性好。
V型球
● 设计精巧,具有独特的V型端口,提供超过300:1的可调范围,是高浓度纸浆或泥浆节流的理想选择。
● 带圆角的精细研磨球面,降低金属阀座的操作扭矩。
● 硬质涂层球面防止磨损。
● V型球体设计精巧,优化流量。
● 阀座在离开度时支撑稳固,可防止阀门摇摆和故障。
产品简介
V型半球阀采用整体式的设计,结构紧凑,坚固耐用,避免了连接而造成的泄漏。
设计和特点
操作:手把式、气动、电动
连接标准:德标法兰、美标法兰、国标法兰
压力范围:PN16/150LB,PN25,PN40/300LB
选项
球芯类型:半球
阀体材质:碳钢,304SS,316SS,316L
阀座密封:PTFE, TFM,PEEK(其他请咨询)
阀杆填料:PTFE,TFM,PEEK
气动执行器
缸体:铝合金(其他请咨询)
气源压力:4-8bar
环境温度:-20℃-+80℃(其他请咨询)
气源介质:过滤后的压缩空气或者其他惰性气体
选项:两位三通或两位五通电磁阀,电子或物理指示器,定位器,过滤减压阀,手动离合器
选型说明
1.产品类型
|
A250
|
法兰V型半球球阀
|
2.控制方式
|
A
|
手动控制
|
B
|
气控角行程活塞式铝缸体标准型
|
P
|
电控基本型角行程
|
3.驱动形式
|
L
|
手把式
|
G
|
220VAC电动调节
|
U
|
ISO5211手把式
|
H
|
24VDC电动调节
|
W
|
手轮式
|
J
|
380VAC电动调节
|
D
|
双动
|
K
|
220VAC电动开关防爆
|
S
|
单动常闭
|
N
|
24VDC电动开关防爆
|
P
|
单动常开
|
Q
|
380VAC电动开关防爆
|
E
|
220VAC电动开关
|
R
|
220VAC电动调节防爆
|
F
|
24VDC电动开关
|
T
|
24VDC电动调节防爆
|
M
|
380VAC电动开关
|
V
|
380VAC电动调节防爆
|
4.阀体材质
|
2
|
WCB
|
6
|
316SS
|
4
|
304SS
|
8
|
316L
|
5.内件材质
|
4
|
304SS
|
8
|
316L
|
6
|
316SS
|
|
6.密封材质
|
P
|
PTFE
|
R
|
RPTFE
|
T
|
TFM
|
|
7.填料材质
|
P
|
PTFE
|
R
|
RPTFE
|
T
|
TFM
|
|
8.设计压力
|
B
|
PN16/150LB
|
|
9.接口形式
|
A
|
美标法兰
|
D
|
德标法兰
|
C
|
国标法兰
|
|
10.阀门口径
|
15
|
1"
|
21
|
4"
|
16
|
11/4"
|
22
|
5"
|
17
|
11/2"
|
23
|
6"
|
18
|
2"
|
24
|
8"
|
19
|
21/2"
|
25
|
10"
|
20
|
3"
|
|
|
1.不锈钢阀门内件与阀体为同一材质。碳钢阀门体为碳钢,内件为304SS不锈钢。
2.阀杆填料材质和密封材质一致。
以上为标准造型,特殊要求请咨询本公司
