A400系列为三片式阀体设计，三片式设计该特点为维护及安装提供了方便。A400的阀体为标准的316不锈钢，符合NACE标准。每个阀体上都铸有一个材料出炉编号可供查询。
连接方式：G螺纹、NPT螺纹、焊接、卡套
工作温度：-40℃-+250℃
特点
浮动式球芯设计提供了正向气泡级密封，低扭矩平衡的操作。另外还有可选的手柄或指示器，行程限位，可替换的阀座及密封圈的优点。锁定装置可以确保阀保持在任意开度位置。
连接方式：此系统阀门提供多种端口提供多种端口的连接，满足客户多样化的安装方式。
A400系列球阀所有部件均为锻件，采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。采用镶嵌式阀座。阀座背后设置0型圈，确保介质不外漏。
安装平台：316不锈钢的安装支架确保牢固安装执行机构。控制设备可以简便安全地在阀门全压工作状态下拆除。安装平台设计符合ISO5211标准。
产品简介
用于高压气体或者液压系统。所有高压球阀都满足气泡级关断密封，精密机加工球体和阀座确保阀体不漏。防吹出阀杆设计不会受到高压介质的任何影响。
设计和特点
操作：手把式、气动、电动
连接标准：螺纹、焊接、卡套
压力范围：PN250-500

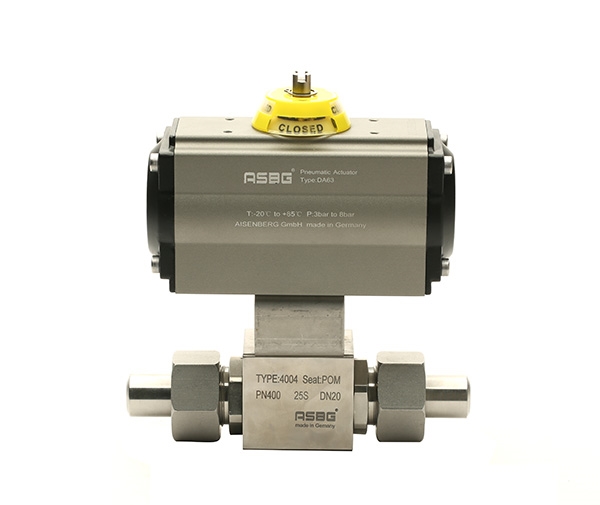

气动执行器
缸体：铝合金（其他请咨询）
气源压力：4-8bar
环境温度：-20℃-+80℃（其他请咨询）
气源介质：过滤后的压缩空气或者其他惰性气体
选项：两位三通或两位五通电磁阀，电子或物理指示器，定位器，过滤减压阀，手动离合器
选型说明
|
1.产品类型
|
|
A400
|
高压球阀
|
|
2.控制方式
|
|
A
|
手动控制
|
|
B
|
气控角行程活塞式铝缸体标准型
|
|
P
|
电控基本型角行程
|
|
3.驱动形式
|
|
L
|
手把式
|
H
|
24VDC电动调节
|
|
U
|
ISO5211手把式
|
J
|
380VAC电动调节
|
|
D
|
双动
|
K
|
220VAC电动开关防爆
|
|
S
|
单动常闭
|
N
|
24VDC电动开关防爆
|
|
P
|
单动常开
|
Q
|
380VAC电动开关防爆
|
|
E
|
220VAC电动开关
|
R
|
220VAC电动调节防爆
|
|
F
|
24VDC电动开关
|
T
|
24VDC电动调节防爆
|
|
M
|
380VAC电动开关
|
V
|
380VAC电动调节防爆
|
|
G
|
220VAC电动调节
|
|
|
4.阀体材质
|
|
2
|
A105
|
6
|
316SS
|
|
4
|
304SS
|
|
|
5.内件材质
|
|
4
|
304SS
|
6
|
316SS
|
|
6.密封材质
|
|
M
|
POM
|
K
|
PEEK
|
|
7.填料材质
|
|
M
|
POM
|
K
|
PEEK
|
|
8.设计压力
|
|
G
|
PN250
|
H
|
PN420
|
|
M
|
PN350
|
N
|
PN500
|
|
9.接口形式
|
|
G
|
G螺纹
|
N
|
NPT螺纹
|
|
B
|
对焊
|
K
|
卡套
|
|
10.阀门口径
|
|
11
|
1/4"
|
15
|
1"
|
|
12
|
3/8"
|
16
|
11/4"
|
|
13
|
1/2"
|
17
|
11/2"
|
|
14
|
3/4"
|
18
|
2"
|
1.不锈钢阀门内件与阀体为同一材质。碳钢阀门阀体为碳钢，内件为304SS不锈钢。
2.阀杆填料材质和密封材质一致。
3.接管为卡套或者焊接时，需要确认接管连接尺寸。后缀带SS焊接管为316SS，后缀带S焊接管为304SS，无后缀则为碳钢焊接管。焊管标准尺寸见“焊管/卡套选型”
焊管/卡套选型
|
通径
|
球阀型号
|
接管型号
|
带螺母接管型号
|
工作压力bar
|
螺母尺寸
|
|
DN6
|
8L
|
SKV08*1.5
|
SKVM-L08*1.5
|
400
|
M14*1.5
|
|
SKV08*2.0
|
SKVM-L08*2.0
|
|
10S
|
SKV10*1.5
|
SKVM-L10*1.5
|
M18*1.5
|
|
SKV10*2.0
|
SKVM-L10*2.0
|
|
DN8
|
10L
|
SKV10*1.5
|
SKVM-L10*1.5
|
400
|
M16*1.5
|
|
SKV10*2.0
|
SKVM-L10*2.0
|
|
12S
|
SKV12*1.5
|
SKVM-S12*1.5
|
M20*1.5
|
|
SKV12*2.0
|
SKVM-S12*2.0
|
|
SKV12*2.5
|
SKVM-S12*2.5
|
|
DN10
|
12L
|
SKV12*1.5
|
SKVM-L12*1.5
|
400
|
M18*1.5
|
|
SKV12*2.0
|
SKVM-L12*2.0
|
|
SKV12*2.5
|
SKVM-L12*2.5
|
|
14S
|
SKV14*2.0
|
SKVM-S14*2.0
|
M22*1.5
|
|
SKV14*2.5
|
SKVM-S14*2.5
|
|
DN13
|
15L
|
SKV15*1.5
|
SKVM-L15*1.5
|
315
|
M22*1.5
|
|
SKV15*2.0
|
SKVM-L15*2.0
|
|
18L
|
SKV18*2.0
|
SKVM-L18*2.0
|
M26*1.5
|
|
SKV18*2.5
|
SKVM-L18*2.5
|
|
16S
|
SKV16*2.0
|
SKVM-S16*2.0
|
400
|
M24*1.5
|
|
SKV16*2.5
|
SKVM-S16*2.5
|
|
SKV16*3.0
|
SKVM-S16*3.0
|
|
DN16
|
18L
|
SKV18*2.0
|
SKVM-L18*2.0
|
315
|
M26*1.5
|
|
SKV18*2.5
|
SKVM-L18*2.5
|
|
20S
|
SKV20*2.0
|
SKVM-S20*2.0
|
400
|
M30*2
|
|
SKV20*2.5
|
SKVM-S20*2.5
|
|
SKV20*3.0
|
SKVM-S20*3.0
|
|
SKV20*3.5
|
SKVM-S20*3.5
|
|
DN20
|
22L
|
SKV22*2.5
|
SKVM-L22*2.5
|
250
|
M30*2
|
|
SKV22*3.0
|
SKVM-L22*3.0
|
|
25S
|
SKV23*2.5
|
SKVM-S25*2.5
|
400
|
M36*2
|
|
SKV23*3.0
|
SKVM-S25*3.0
|
|
SKV23*4.0
|
SKVM-S25*4.0
|
|
SKV23*5.0
|
SKVM-S25*5.0
|
|
DN25
|
28L
|
SKV28*2.5
|
SKVM-L28*2.5
|
250
|
M36*2
|
|
SKV28*3.0
|
SKVM-L28*3.0
|
|
35L
|
SKV35*3.0
|
SKVM-L35*3.0
|
250
|
M45*2
|
|
SKV35*4.0
|
SKVM-L35*4.0
|
|
30S
|
SKV30*3.0
|
SKVM-S30*3.0
|
400
|
M42*2
|
|
SKV30*4.0
|
SKVM-S30*4.0
|
|
SKV30*5.0
|
SKVM-S30*5.0
|
|
SKV30*6.0
|
SKVM-S30*6.0
|
|
38S
|
SKV38*5.0
|
SKVM-S38*5.0
|
350
|
M52*2
|
|
SKV38*6.0
|
SKVM-S38*6.0
|
|
SKV38*7.0
|
SKVM-S38*7.0
|
|
DN32
|
42L
|
SKV42*4.0
|
SKVM-L42*4.0
|
250
|
M52*2
|
|
SKV42*5.0
|
SKVM-L42*4.0
|
|
38S
|
SKV38*5.0
|
SKVM-S38*5.0
|
350
|
M52*2
|
|
SKV38*6.0
|
SKVM-S38*6.0
|
|
SKV38*7.0
|
SKVM-S38*7.0
|
|
DN40
|
42L
|
SKV42*4.0
|
SKVM-L42*4.0
|
250
|
M52*2
|
|
SKV42*5.0
|
SKVM-L42*4.0
|
1.接管为焊接时，接管有壁厚区分，如接管型号为SKV08*1.5,则接管的壁厚为1.5
2.以上为标准选型，其它要求致电咨询。
