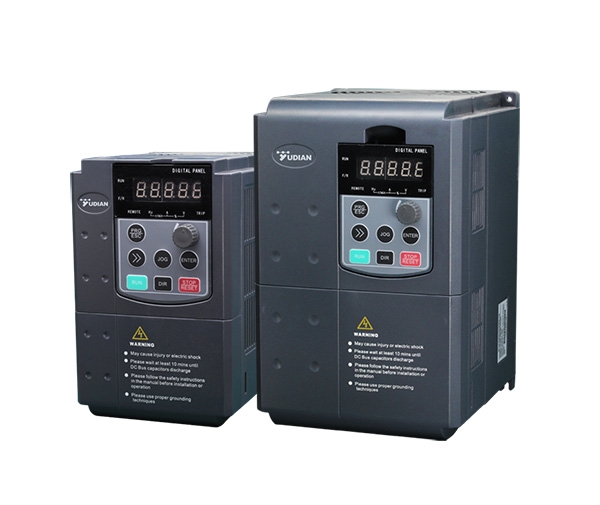

AF10系列通用型电流矢量变频器
AF10系列变频器采用了先进的电流矢量控制技术，低速额定转矩输出，静音稳定运行，控制方式多样，多达36种的完善保护及报警功能，多种参数在线监视及在线调整，内置RS-485通讯接口，操作灵活，满足用户的多种需求。
应用领域
AF10系列变频器运行稳定、精度高、可靠性好，多样化的参数可以适应不同的电机和行业需求，广泛应用于机床、纺织、塑胶机械、食品、水泥、印染、冶金、钢铁等行业。
功能特点
1. 可支持异步机的开环与闭环控制；
2. 可实现异步机的力矩、速度、位置的标准控制；
3. 通过IO扩展可实现数字量12入7出；模拟量2入2出；
4. 通过较高性价比的PLC卡，编程实现中小型设备的工艺过程，体现系统集成商和现场工程师的价值。

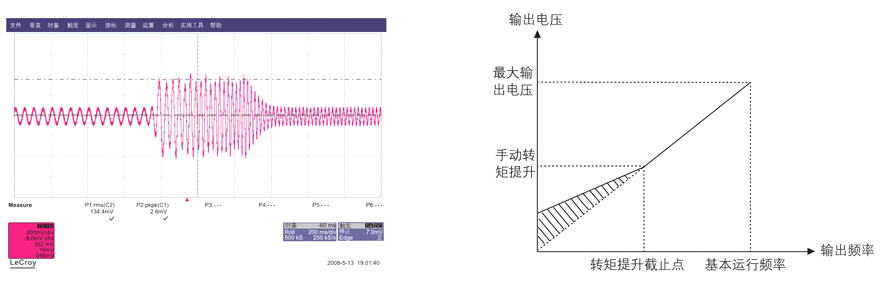

5. 启动转矩大于150%
采用自动转矩提升技术，开环控制下0.5Hz可提供150%以上的转矩，实现带载平稳启动。
6. 开环转速精度优于1.0%
采用动态转差控制技术，开环控制下转速精度优于1.0%，即使负载状态频繁变化也可保持转速恒定。
7. 负载突变不跳闸控制技术
采用自动电流限定技术与自动频率调节技术，在负载突变时能够保持转矩输出能力，保证设备连续运转不跳闸。
技术指标和型号定义
| 项目 | 规格 |
| 额定输入电压、频率 |
单相：200~240V 50/60Hz 三相：380~440V 50/60Hz |
| 允许输入电压工作范围 |
单相：176~264 频率在±5%之内 三相：304~456V 频率在±5%之内 |
| 额定输出电压 | 0~额定输出电压 |
| 过载电流 |
G型机：150% 1分钟 ，180% 20秒； P型机：120% 1分钟 ，150% 1秒； |
| 控制方式 | 电流矢量控制 |
| 频率控制范围 | 低频模式：0.00~650.0Hz；高频模式：0.0~1000Hz(保留) |
| 频率精度 | 数字指令±0.01%(-10°C~+40°C)模拟指令±0.1%(25°C) |
| 设定频率分辨率 | 数字指令0.01Hz；模拟指令1/1000频率 |
| 输出频率分辨率 | 0.01Hz |
| 频率设定信号 | 0~10V，0~20mA |
| 加减速时间 | 0.1~3600.0秒(加、减速时间独立设定) |
| 制动转矩 | 附加制动电阻可达150% |
| 电压/频率特性 | 4种固定V/F特性可选择及任意V/F特性的设定 |
| 保护功能 | 过压、欠压、电流限幅、过流、过载、电子热继电器、过热、过压失速、负载短路、接地、欠压保护，输入缺相，输出缺想，对地及相间短路，电机过载保护等。 |
| 使用环境温度 | -10°C~+40°C |
| 湿度 | 5~95%RH(无凝露) |
| 贮存温度 | -40°C~+70°C |
| 使用场所 | 室内(无腐蚀性气体) |
| 安装场所 | 海拔不高于1000米(超过1000米需降额)，无法、无腐蚀性气体和无日光直射 |
| 振动 | 小于5.9m/s2（0.6g） |
| 防护等级 | IP20 |

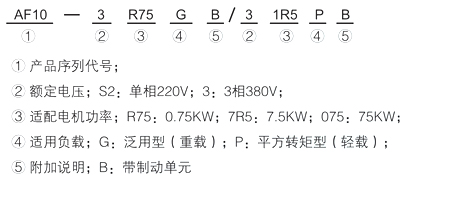

型号定义
机型信息
| 系列 | 型号 | 输入电源 | 电源容量(kVA) | 输入电流(A) | 输出电流(A) | 适配电机(kW) |
| AF10 | S2R04GB |
单相220V 50/60Hz 电压范围：176~264V 频率失衡率：小于±10% |
1 | 5.1 | 2.4 | 0.4 |
| S2R07GB | 1.7 | 9.2 | 4.5 | 0.75 | ||
| S21R5GB | 2.8 | 13.1 | 7.0 | 1.5 | ||
| S22R2GB | 4 | 23 | 10.0 | 2.2 | ||
| 3R75GB/31R5PB |
三相380V 50/60Hz 电压范围：304~456V 电压失衡率：小于±5% 频率失衡率：小于±10% |
1.6/3.2 | 3.7/5.4 | 2.5/4 | 0.75/1.5 | |
| 31R5GB/32R2PB | 3.2/4.8 | 5.4/7 | 4/6 | 1.5/2.2 | ||
| 32R2GB/3004PB | 4.8/6 | 7/10.7 | 6/9 | 2.2/3.7 | ||
| 3004GB/35R5PB | 6/8.6 | 10.7/15.5 | 9/13 | 4/5.5 | ||
| 35R5GB/37R5PB | 8.6/11.2 | 15.5/20.5 | 13/17 | 5.5/7.5 | ||
| 37R5GB/3011PB | 11.2/17 | 20.5/26 | 17/25 | 7.5/11 | ||
| 3011GB/3015PB | 17/21 | 26/35 | 25/32 | 11/15 | ||
| 3015GB/3018PB | 21/24 | 35/38.5 | 32/37 | 15/18.5 | ||
| 3018GB/3022PB | 24/30 | 38.5/46.5 | 37/45 | 18/22 | ||
| 3022G/3030P | 30/40 | 46.5/62 | 45/60 | 22/30 | ||
| 3030G/3037P | 40/50 | 62/76 | 60/75 | 30/37 | ||
| 3037G/3045P | 50/60 | 76/92 | 75/90 | 37/45 | ||
| 3045G/3055P | 60/72 | 92/113 | 90/110 | 45/55 | ||
| 3055G/3075P | 72/100 | 113/157 | 110/150 | 55/75 | ||
| 3075G/3093P | 100/116 | 157/180 | 150/176 | 75/93 | ||
| 3093G/3110P | 116/138 | 180/214 | 176/210 | 93/110 | ||
| 3110G/3132P | 138/167 | 214/256 | 210/250 | 110/132 | ||
| 3132G/3160P | 167/200 | 256/307 | 253/304 | 132/160 | ||
| 3160G/3185P | 200/230 | 307/350 | 304/342 | 160/185 |
外形尺寸图
| 规格 | H | W | D1 | D两个安装 |
| S2R4GB~S2R75GB(两个安装孔) | 172 | 84.5 | 129 | 141 |
| S21R5GB~S2004GB | 194 | 97 | 143 | 154 |
| 3R75GB/31R5PB~3004GB/35R5PB | 185 | 118 | 157 | 166 |
| 35R5GB/37R5PB~37R5GB/3011PB | 246 | 160 | 172 | 187 |
| 3011GB/3015PB~3018GB/3022PB | 322 | 220 | 197 | 210 |
| 3022G/3030P~3037G/3045P | 430 | 256 | 207 | 220 |
| 3045G/3045P~3055G/3075P | 564 | 309 | 265 | 278 |
| 3075G/3093P~3110G/3132P | 600 | 360 | 290 | 303 |
| 3132G/3160P~3160G/3185P | 780 | 480 | 310 | 323 |
