产品概述

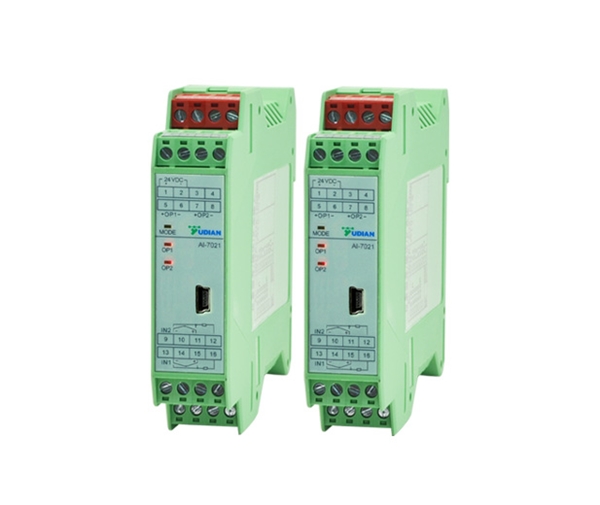

AI-7011/7021智能化可编程温度变送器/信号隔离器，其输入信号是可任意编程的热电偶、热电阻及线性电压 (mV)，外部并联精密电阻可输入电流信号，输出信号为4-20mA或0-20mA，输入具备数字滤波功能。Al-7021可以作为2个独立的变送器或信号隔离器使用，也可以通过参数设置变成1进2出的变送器或信号隔离器使用，降低了成本及设备的安装体积，使用灵活方便。
功能特点
● DIN导轨安装，宽度仅22.5mm，占用更小的柜体体积。
● 使用高性能的元器件，大大降低温度漂移并使得通道之间相互干扰降低。
● 数字校正电流输出，无电位器，进一步提高了电流输出精度及稳定性。
● 可直接用1394连线连接E8型手持显示器进行编程，如自由选择输入类型，定义变送输出的量程等。
技术指标
| 供电电源 | 100-240VAC/50Hz+10%，-15%或24VDC/AC可选 | |
| 电源消耗 | ≤3W | |
| 输入规格 | 热电偶 | K、S、R、E、J、T、B、N、WRe5-WRe26 |
| 热电阻 | Pt100、Cu50 | |
| 线性电压 | 0-20mV、0-60mV、0-100mV、0-1V、0.2-1V、-20 - +20mV、-100 - +100mV等 | |
| 测量范围 |
K(-50 - +1300℃ )、S(-50 - +1700℃ )、R(-50 - +1700℃ )、 T(-200 - +350℃ )、
E(0 - +1000℃ )、 J(0 - +1200℃ )、 B(0 - +1800℃ )、N(-50 - +1300℃ )、WRe5-WRe26 (0 - +2300℃ )、Ptl00 (-200 - +900℃ ) |
|
| 变送精度 | ±0.3%FS±1个字（包括输入与输出误差） | |
| 温度漂移 | ≤0.015%FS/℃（包括输入与输出的温度漂移） | |
| 电磁兼容 | IEC61000-4-4( 电快速瞬变脉冲群 EFT)，±4KV/5KHz； IEC61000-4-5（浪涌），4KV | |
| 隔离耐压 |
电源端与信号输入及输出端相互之间≥2300VDC； 输入及2路输出相互之间≥200VDC |
|
| 输出规格 | 0-22mA范围内自由定义，输出电压范围≥11V | |
| 使用环境 | 温度-10 - +60℃；湿度0-90%RH | |
| 注：B分度号热电偶在60-400℃范围可进行测量，但精度无法达到标定精度，在400-1800℃可保证精度 | ||
型号定义
AI-7011D5 单路温度变送器/信号隔离器
AI-7021D5 双路温度变送器/信号隔离器
