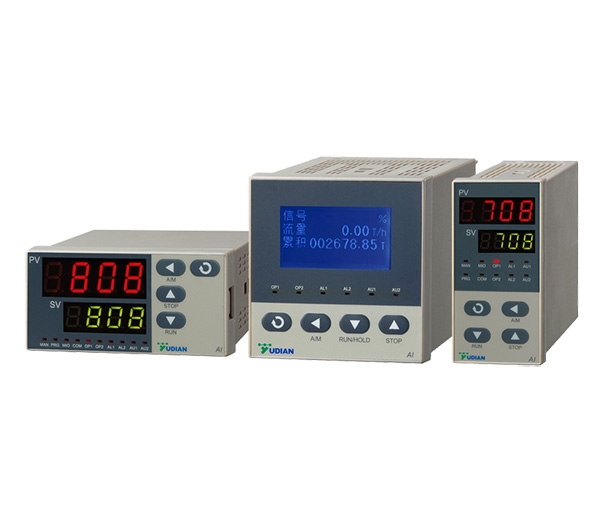

AI-708H/808H流量积算仪
产品概述
AI-708H/808H流量积算仪可配合各类型流量计，如孔板流量计、涡街流量计，涡轮流量计，电磁流量计等对各种液体，一般气体，天然气等介质进行高精度的流量测量。产品按十年以上寿命设计，五年免费保修。
功能特点
● 可对物质的质量,体积,长度进行累积计算，并可对累积量进行批量控制，作为批量控制使用时，仪表拥有独立的4位控制累积器及12位总累积器。
● 可编程输入规格，流量输入信号可编程为频率,1-5V,0-5V,0-10mA,4-20mA,也可定制特殊输入规格。温度信号可编程为Pt100热电阻、K、E、J型热电偶或标准电流信号，压力信号可为标准电压或电流信号。
● AI-808H具备完整的温压补偿功能。可实现一般气体,饱和蒸汽,过热蒸汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其它物理量的累积，含水分天然气积累等。
● 先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。
技术指标
| 测量精度 | 对温度、压力、频率、瞬时流量（未经温压补偿）的测量精度为0.2%FS | |
| 温度漂移 | 对温度、压力、频率、瞬时流量（未经温压补偿）均≤0.01%FS/℃（典型值约 50ppm/℃） | |
| 温压补偿方式 | 一般气体 | 温度压力补偿（用理想气体状态方程运算） |
| 饱和蒸汽 | 温度补偿（查表，温度范围：100℃-276℃） | |
| 饱和蒸汽 | 压力补偿（查表，压力范围：0.1-3.2MPa） | |
| 过热蒸汽 | 温度压力补偿（查表，适用温度及压力范围：150-590℃，0.1-22MPa） | |
| 一般液体 | 仅用温度补偿，PA为补偿系数 | |
| 扩充运算公式 | 允许用户定制特殊功能的运算公式 | |
| 温压补偿运算精度 | 典型运算误差小于0.3%FS，运算后仪表整体典型误差不超过0.5%FS | |
| 累计运算误差 | 先进的运算方式使得小于0.01%FS（其误差只是晶体振荡器的频率误差） | |
| 电源消耗 | ≤5W | |

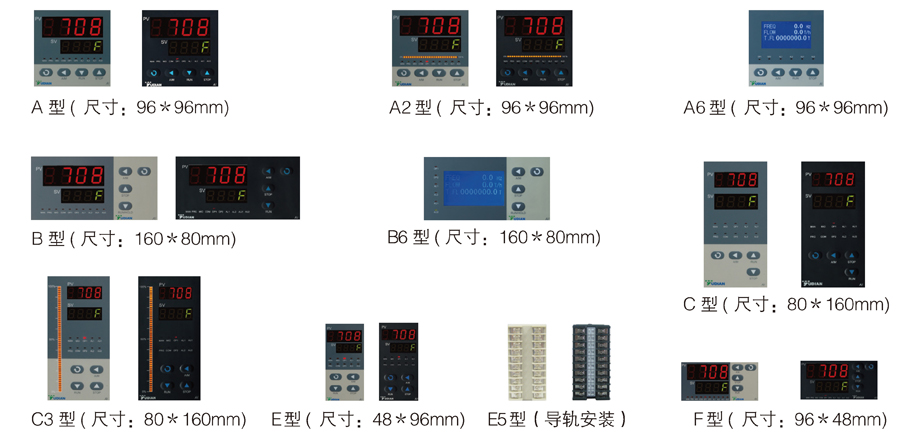

外形尺寸
选型及规格
| Al- | 说明 | ||||||||
| 型号 | 708H | 无温压补偿功能 | |||||||
| 808H | 有温压补偿功能 | ||||||||
| 外形尺寸 | A | 面板尺寸96x96mm | |||||||
| A2 | 面板尺寸96x96mm ，带光柱 | ||||||||
| A6 | 面板尺寸96x96mm ，LCD显示 | ||||||||
| B | 面板尺寸160x80mm (宽x高) | ||||||||
| B6 | 面板尺寸160x80mm (宽x高) ，LCD显示 | ||||||||
| C | 面板尺寸80x160mm (宽x高) | ||||||||
| C3 | 面板尺寸80x160mm (宽x高) ，带光柱 | ||||||||
| E | 面板尺寸48x96mm(宽x高) | ||||||||
| E5 | 面板尺寸48x96mm(宽x高) ，导轨案卷 | ||||||||
| F | 面板尺寸96x48mm(宽x高) | ||||||||
| 温度压力信号输入(M1) | I0 | 温度采用热电偶、热电阻或mV信号输入，压力为0-5V或1-5V | |||||||
| J4 | 2路电流输入模块，用于支持0~10mA、4~20mA、0~20mA等输入规格 | ||||||||
| J51 | 2路二线制变送器输入模块，内部自带24V馈电电源 | ||||||||
| 流量输入(M2) | I2 | 频率/外部PNP开关输入接口模块(含12VDC电源输出) | |||||||
| I21 | 频率/外部NPN开关输入接口模块(含12VDC电源输出) | ||||||||
| I3 | 1路0-5V/1-5V电压输入接口模块(含24VDC电源输出) | ||||||||
| I4 | 1路0-20mA/4-20mA电流输入接口模块(含24VDC电源输出) | ||||||||
| 批量控制输出(OUTP) | L0 | 国产大体积单路继电器输出模块，容量250VAC/2A | |||||||
| L1 | 国产大体积单路继电器输出模块，容量250VAC/2A | ||||||||
| L2 | 小体积单路继电器输出模块，容量250VAC/1A | ||||||||
| L4 | 小体积单路继电器输出模块，容量250VAC/2A | ||||||||
| 报警(ALM) | L0 | 国产大体积单路继电器输出模块，容量250VAC/2A | |||||||
| L2 | 小体积单路继电器输出模块，容量250VAC/1A | ||||||||
| L3 | 双路继电器输出模块，两组常开触点，容量250VAC/2A | ||||||||
| L4 | 小体积单路继电器输出模块，容量250VAC/2A | ||||||||
| 辅助输出(AUX) | X3 | 光电隔离的线性电流输出模块，占用仪表部12V电源 | |||||||
| X5 | 光电隔离的线性电流输出模块，不占用仪表内部电源 | ||||||||
| R | RS232通讯接口 | ||||||||
| 通讯(COMM) | S | 光电隔离的RS485通讯接口， 占用仪表电源 | |||||||
| S4 | 光电隔离的RS485通讯接口， 不占用仪表电源 | ||||||||
注 ：AI-808h在M1位置安装10模块ALM安装J21模块时，仪表还可以作为热量表使用。
选型示例
AI-808HB6I0I2L2X3S4，这是一台主机型号为AI-808H的多功能流量积算仪，带温压补偿功能，仪表可显示瞬时流量、累计流量等，仪表的面板尺寸为160x80mm，LCD液晶显示，I0表示仪表的温度信号是热电偶或热电阻，压力信号为0-5V/1-5V，I2表示流量信号为频率信号，L2表示仪表具备批量控制功能，X3表示可以将仪表的瞬时流量变送输出，S4表示具备通讯功能。
