产品概述
AI系列导轨安装型人工智能温度控制器/调节器是在传承了宇电多项经典技术的基础上，推出的新一代智能控制产品。按十年以上寿命设计，五年免费保修。它融合了宇电经典温度控制器/调节器的优点，既可以作为一个独立的控制单元实现对温度、压力、流量等物理量的检测与控制，又可以通过RS485接口与记录仪、PLC、触摸屏等上位机设备通讯，也可以选用宇电多种类型的协议转换器实现与各个品牌控制系统的无缝对接。
功能特点
● 安装宽度仅22.5mm，广泛应用于需要节省安装空间的场合；
● 集成一路L0继电器和一个RS485通讯接口，方便用户使用；

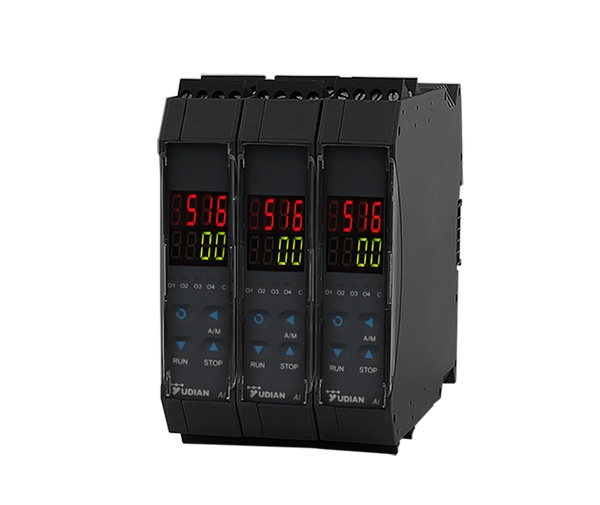

● D7/E7采用特殊定制LED显示器，在有限宽度内实现双排四位显示，5个LED状态指示灯，输出、报警、通讯等状态一览无余；
● D7/E7自带实体按键，人性化的操作方法，易学易用，通过自带按键即可查看数据或进行设置操作；
● D7外形的电源与通讯的接线方式采用插拔总线端子，多台使用时可快速连接；
● 输入可自由选择热电偶、热电阻，内含非线性校正表格，无需校正；
● 主输出采用先进的模块化结构，提供丰富的输出类型供选择，能满足各种场合的控制需要；
● 具备标准PID，AI人工智能调节APID等多种调节方式，具备自整定自学习功能，无超调及无欠调的优良控制特性；
● 具备程序控制功能的仪表，采用具备曲线拟合功能的AI人工智能调节算法、能获得光滑平顺的曲线控制效果；
● 抗干扰性能符合在严酷工业条件下电磁兼容(EMC)的要求。

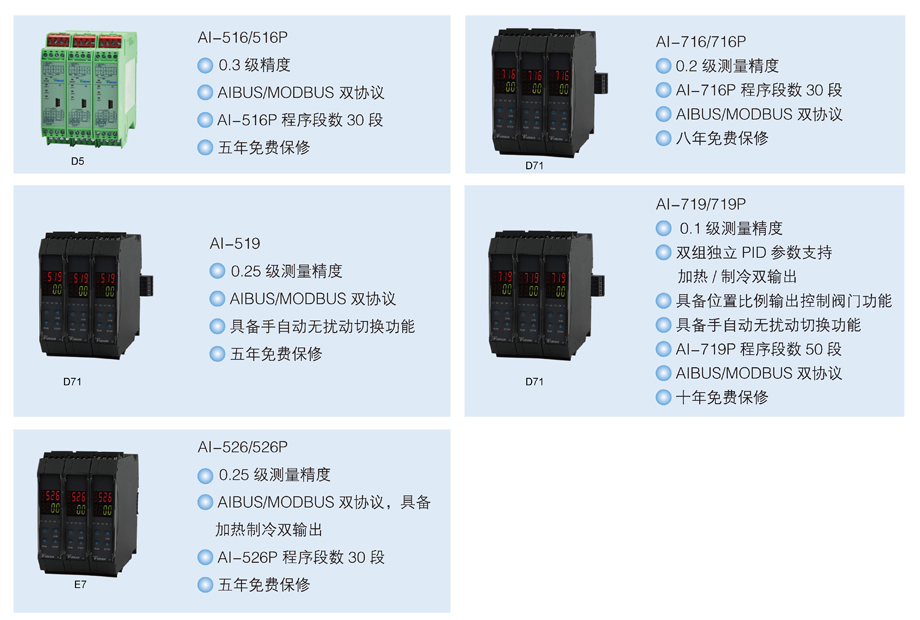

选型及规格
| Al- | 说明 | |||||
| 型号 | 516 | 多种类型输出可选，支持双通讯协议 | ||||
| 516P | 在AI-516基础上增加30段程序控制功能 | |||||
| 519 | 具备手自动无扰动切换功能 | |||||
| 526 | 双PID，加热制冷双输出，升温斜率限制，支持双通讯协议 | |||||
| 526P | 在AI-526基础上增加30段程序控制功能 | |||||
| 716 | 0.2级精度，多功能，支持双通信协议 | |||||
| 716P | 在AI-716基础上增加30段程序控制功能 | |||||
| 719 | 0.1级精度，手动输出及上电软启动功能，支持双通信协议 | |||||
| 719P | 在AI-719基础上增加50段程序控制功能 | |||||
| 外形尺寸 | D5 | 通过E8手操器显示和设置，宽度22.5mm，插入深度112mm | ||||
| D71 | 自带显示屏与实体按键，总线式端子接线，宽度22.5mm，插入深度112mm | |||||
| E7 | 自带显示屏与实体按键，宽度22.5mm，插入深度112mm | |||||
| 主输出(OUTP) | L2 | 小体积单路继电器输出模块，容量250VAC/1A | ||||
| L4 | 小体积单路继电器输出模块，容量250VAC/2A | |||||
| G | 固态继电器驱动电压输出模块(DC12V/30mA) | |||||
| W1/W2 | 可控硅无触点开关输出模块(W1为常开式，W2为常闭式) | |||||
| X3/X5 | 光电隔离的线性电流输出模块(X3 占用仪表电源，X5自带隔离电源) | |||||
| K1 | 可控硅过零触发输出模块(单路) | |||||
| K5/K6 | 可控硅过零触发输出模块(K50为220V电压，K60为380V电压) | |||||
| 报警(AUX) | L0 | 国产大体积单路继电器输出模块，容量250VAC/2A | ||||
| 通讯(COMM) | S | 光电隔离的RS485通讯接口 | ||||
注：AI-716/716P/719/719P没有E7外形尺寸
选型示例
①仪表的主机型号为AI-516，通用型人工智能温度控制器/调节器，0.3级测量精度，具备多分度输入、调节或变送(占用主输出)、报警及通讯功能。
②仪表为自带显示的导轨安装型(宽度仅22.5mm)。
③仪表的主输出(OUTP)为固态继电器电压驱动模块，12VDC/30mA。
④仪表的辅助报警口(AUX)固化了L0模块，表示仪表具备1路报警输出功能(常开+常闭)。
⑤仪表在通讯口(COMM)固化安装了通讯模块，表示仪表具备RS485通讯功能。
