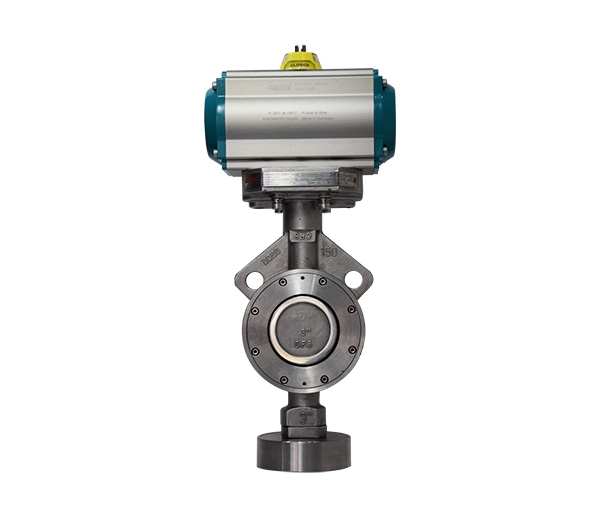

AISENBERG很自豪的提供B200系列高性能蝶阀。专利设计(专利号:CN211715798U)一经推出就应用于化学生产中。简单创新的设计,提供了坚固的可靠性及现场极易维修的性能。
连接方式:对夹式、凸耳式、双法兰
工作温度:-40℃-+250℃
特点
AISENBERG的双重偏心设计减少了阀座的摩损,保证了整个压范围内的双向气密关闭功能。
在阀座开始的起始点,偏心阀板产生了一个类似凸轮的作用,不要过大的压力,便能牵引阀板离开阀座,阀板在起始位置的这个类似凸轮件作用,降低阀座磨损,尽量减少了阀座的变形形象,阀门开启时,由于阀板不接触阀座,因此阀座的寿命延长,操作扭矩很小,阀门关闭时,这个类似凸轮的作用转换的回转运动为直行程运动,有效的推动阀板触及阀座,阀板对阀座的揩拭作用,避免了泥浆及悬浮固体等异物的积聚。
阀板
标准材料316不锈钢阀板,设计为可提供较大的流量,较小的流体阻力和Cv值。
阀杆
高强度,整体式阀杆采用17-4PH不锈钢材料,阀杆端部标准化设计,具有能够互换AISENBERG执行机构的特点。
防吹出阀杆
在阀杆凹槽和填料压盖之间装有一个定位丫环,能保持阀杆定位。
阀座设计
● 两件式阀座结构,包括有一只弹性能器由阀座整个包裹着,该组件被一个表面修整的阀座定位器销紧在阀体凹槽处,这项简单可靠的设计,提供许多的优点,包括:
● 增能器被阀座隔离了管路介质。
● 无论阀座处于什么位置,阀体凹槽和阀座定位器上的锯齿都能使阀座固定。
● 全表面修整的阀座定位器采用螺栓连接阀体,将阀座锁定在正确的位置上,即使在没有配对法兰时,阀座也固定可靠。
● 密封可靠和具有良好的支撑能力的阀座,通过阀板和管路的压力来激发增能。管路压力越高,密封能力也越好,在较低压力和真空工况,这种增能阀座的设计,能提供更优越的密封性能,而且使用寿命更长。
● 对管路介质流体而言,提供了零泄漏双向密封功能。
● 阀座本身具有对温度变化和磨损情况的自我调节能力。
产品简介
双偏心蝶阀采用模块化设计原理,该系统可以满足您对操作可靠性、环保及成本效益方面的要求,压盖式安装的阀座,更换备件方便简单。唇式结构结构的弹性密封圈,具有自动补偿的功能,无论介质流动方向如何,偏心蝶阀总能保持优异的密封效果。
设计和特点
操作:手把式、手轮式、气动、电动
连接:对夹法兰、凸耳式、双法兰
压力范围:PN19/150LB、PN40/300LB
气动执行器
缸体:铝合金(其他请咨询)
气源压力:4-8bar
环境温度:-20℃-+80℃
气源介质:过滤后的压缩空气或者其他惰性气体
选项:两位三通或两痊五通电磁阀、电子或物理指示器、定位器、过滤减压阀、手动离合器
选型说明
1.产品类型
|
B200
|
双偏心对夹式蝶阀
|
B220
|
双偏心双法兰蝶阀
|
B210
|
双偏心凸耳式蝶阀
|
|
2.控制方式
|
A
|
手动控制
|
B
|
气控角行程活塞式铝缸体标准型
|
P
|
电控基本型角行程
|
3.驱动形式
|
L
|
手把式
|
G
|
220VAC电动调节
|
U
|
ISO5211手把式
|
H
|
24VDC电动调节
|
W
|
手轮式
|
J
|
380VAC电动调节
|
D
|
双动
|
K
|
220VAC电动开关防爆
|
S
|
单动常闭
|
N
|
24VDC电动开关防爆
|
P
|
单动常开
|
Q
|
380VAC电动开关防爆
|
E
|
220VAC电动开关
|
R
|
220VAC电动调节防爆
|
F
|
24VDC电动开关
|
T
|
24VDC电动调节防爆
|
M
|
380VAC电动开关
|
V
|
380VAC电动调节防爆
|
4.阀体材质
|
2
|
WCB
|
6
|
316SS
|
4
|
304SS
|
|
|
5.内件材质
|
4
|
304SS
|
6
|
316SS
|
6.密封材质
|
R
|
PRTFE
|
T
|
PEEK
|
7.填料材质
|
R
|
PRTFE
|
T
|
PEEK
|
8.设计压力
|
B
|
PN16/150LB
|
D
|
PN40/300LB
|
9.接口形式
|
D
|
德标法兰
|
A
|
美标法兰
|
10.阀门口径
|
18
|
2"
|
25
|
10"
|
19
|
21/2"
|
26
|
12"
|
20
|
3"
|
27
|
14"
|
21
|
4"
|
28
|
16"
|
22
|
5"
|
29
|
18"
|
23
|
6"
|
30
|
20"
|
24
|
8"
|
31
|
24"
|
1.碳钢阀体,阀板为304SS。其他配置阀板材料和阀体材料一致。
2.手动蝶阀口径在DN100以上的建议采用手轮驱动。
以上为标准造型,特殊要求请咨询本公司。
