B400系列高性能蝶阀具有广泛的研究领域,提供了良好的密封保护功能和
较高的Cv值。可提供的材料种类很多,例如PTFE、不锈钢,较高分子UHMWPE和特殊合金钢,可以满足客户的众多需求。AISENBERG高精度的产品具有较大地使用寿命。
连接方式:对夹式、凸耳式、双法兰、单法兰
特点
阀座设计
具有力矩小,连接部位摩擦小的特性。阀座内部的加工曲面将阀板开、关时阀板和阀座之间的接触力减到较小。这种阀座设计使阀门的力矩较小,同时也减少了阀座的摩擦。
阀座圈
一个衬胶圈环绕在阀座外面,包括阀板里部,确保阀门关闭时的气泡密封。
阀体
对夹式和支耳式的两片式阀体结构,表面涂环氧树脂漆。所有阀体满足ASMEClass150和DIN 3840 压力等级液体力学要求。
阀板
PTFE阀板较小厚度可达到3mm,纯PTFE可包覆不锈钢材料。
阀座圈
一个衬胶座圈环绕在阀座外面,包括阀板里部确保阀门关闭时的气泡密封。
密封环
把液体介质和阀体、阀杆相隔离。密封环是由纯PTFE材料包覆在阀座圈表面。密封环被安装在阀板上下加工处的凹槽内,在阀门装配过程中,密封环受到阀板和阀座表面产生向上向下的压力。
产品简介
根据ISO 5211设计的执行机械法兰面,使得阀门更加贴近执行机械,无阀杆外露。消除了液体或气体从外面渗入自润滑的聚四氟轴承,降低了磨擦和无需维护。
设计和特点
操作:手把式、手轮式、气动、电动
连接:对夹法兰、凸耳式、双法兰、单法兰

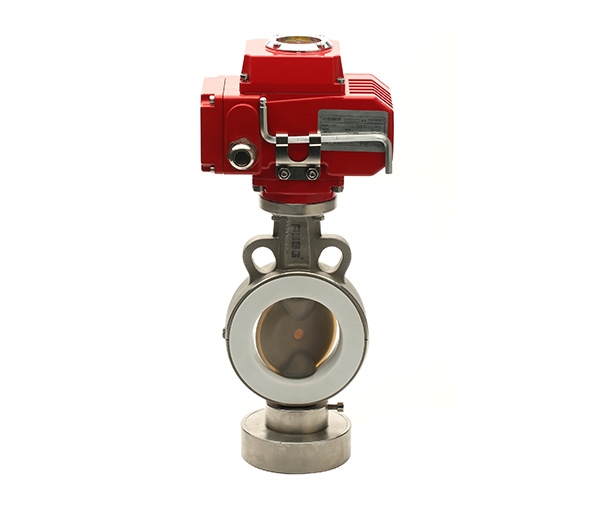

电动执行器
可选电压:220VAC,380VAC,24VDC(其他请咨询)
环境温度:-20℃-+60℃
防护等级:IP67
标准设备:两限位开关,物理指示器,手动控制,开关型+干接点
选项:除湿加热器,过力矩保护,4-20mA调节,Exd II BT4,更多要求请咨询
选型说明
1.产品类型
|
B400
|
内衬对夹式蝶阀
|
B420
|
内衬双法兰蝶阀
|
B410
|
内衬凸耳式蝶阀
|
B430
|
内衬单法兰蝶阀
|
2.控制方式
|
A
|
手动控制
|
B
|
气控角行程活塞式铝缸体标准型
|
P
|
电控基本型角行程
|
3.驱动形式
|
L
|
手把式
|
G
|
220VAC电动调节
|
U
|
ISO5211手把式
|
H
|
24VDC电动调节
|
W
|
手轮式
|
J
|
380VAC电动调节
|
D
|
双动
|
K
|
220VAC电动开关防爆
|
S
|
单动常闭
|
N
|
24VDC电动开关防爆
|
P
|
单动常开
|
Q
|
380VAC电动开关防爆
|
E
|
220VAC电动开关
|
R
|
220VAC电动调节防爆
|
F
|
24VDC电动开关
|
T
|
24VDC电动调节防爆
|
M
|
380VAC电动开关
|
V
|
380VAC电动调节防爆
|
4.阀体材质
|
2
|
WCB
|
6
|
316SS
|
4
|
304SS
|
|
|
5.内件材质
|
F
|
WCB+PFA
|
G
|
WCB+PTFE
|
6.密封材质
|
P
|
PTFE
|
|
7.填料材质
|
P
|
PTFE
|
|
8.设计压力
|
B
|
PN16/150LB
|
|
9.接口形式
|
A
|
美标法兰
|
D
|
德标法兰
|
C
|
国标法兰
|
|
10.阀门口径
|
17
|
11/2"
|
25
|
10"
|
18
|
2"
|
26
|
12"
|
19
|
21/2"
|
27
|
14"
|
20
|
3"
|
28
|
16"
|
21
|
4"
|
29
|
18"
|
22
|
5"
|
30
|
20"
|
23
|
6"
|
31
|
24"
|
24
|
8"
|
|
1.DN100以上内衬蝶阀一般选用手轮驱动。
2.PFA衬里提供了较高的抗腐蚀性。PFA衬里的厚度是2mm,大大提高了内衬蝶阀的Vc值,并且通过30000伏特的电火花检测,确保PFA衬里均匀性、以保证阀体的抗扩散性和抗腐蚀性。PFA叫做全氟烷氧基树脂,颜色透明,其物理性能和化学性能和PTFE类似,但是PFA有很好的可溶性和高附着性,适用于加工阀板的包覆涂层。
以上为标准选型,特殊要求请咨询本公司
