连接方式:对夹耳、凸耳式、焊接、双法兰
工作温度:-29℃-+450℃
工作原理
AISENBERG三重偏心蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能,确保密封接触的均匀一致性。
三重偏心几何形状
偏心1:阀轴位于阀座轴后面,使得密封能够紧密环绕接触整个阀座。
偏心2:阀轴中心线偏离管首和阀门中心线,这就免受阀门开启和关闭的干扰。
偏心3:阀座锥体轴偏离阀轴中心线,这样可以关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。
三偏心技术应用
同口径和同等级的闸阀,截止阀和球阀相比,AISENBERG在尺寸,重量和安装要求都大大缩减,从而降低客户的建造和维护成本。AISENBERG系列蝶阀适用于从真空到高压,从低温到高温的各种应用。标准的弹性金属硬密封系统本身就是防火的,在要求零泄漏密封的应用场合中。
填料:可调节的填料系统(填料压盖)减小了管道中介质散出的几率并且易于填料的现场更换。
阀杆:AISENBERG三偏心蝶阀采用整体式阀杆,并且在填料上方带有防吹出环使得阀杆在工况压力下符合标准。
轴承:作为标准配置,有效防止破坏性颗粒进入阀杆轴承,从而延长使用寿命。阀体凸台使轴承长度增加提供了对阀杆较大程度的支撑。
阀座/密封圈:AISENBERG阀门可更换阀座和阀板密封圈系统延长了整个使用寿命,减少了维护时间和成本。
产品简介
三偏心采用模块化设计原理,该系统可以满足您对于操作可靠性,环保及成本效益方面的要求。压盖式安装的阀座,更换备件方便简单。
设计和特点
操作:手把式、手轮式、气动、电动
连接:对夹耳、凸耳式、焊接、双法兰
压力范围:PN16/150LB、PN40/300LB、PN100/600LB(其它请咨询)
选项

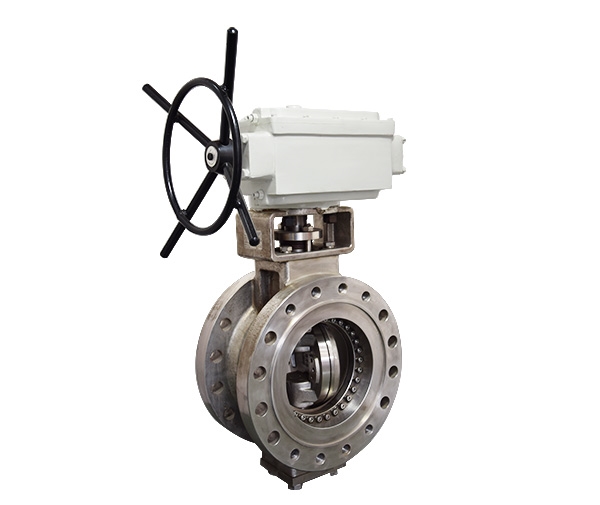

(手动三偏心蝶阀)
阀体材质:WCB,304SS,316SS(其它请咨询)
内件材质:304SS,316SS(其它请咨询)
阀座密封:,金属密封,316SS+STL、316SS+WC
阀杆填料:PTFE,,柔性石墨
气动执行器(气动三偏心蝶阀)
缸体:铝合金(其它咨询)
气源压力:4-8bar
环境温度:-20℃-+80℃(其它请咨询)
气源介质:过滤后的压缩空气或者其它惰性气体
选项:两位三通或两位五通电磁阀,电子或物理指示器,定位器,过滤减压阀,手动离合器
电动执行器(电动三偏心蝶阀)
可选电压:220VAC,380VAC,24VDC(其它请咨询)
环境温度:-20℃-+60℃
防护等级:IP7
标准设备:两限位开关,物理指示器,手动控制,开关型+干接点
选项:除湿加热器,过力矩保护,4-20MA调节,ESD II BT4,更多要求请咨询
选型说明
1.产品类型
|
B300
|
三偏心对夹式蝶阀
|
B320
|
三偏心双法兰式蝶阀
|
B310
|
三偏心凸耳式蝶阀
|
B330
|
三偏心焊接式蝶阀
|
2.控制方式
|
A
|
手动控制
|
B
|
气控角行程活塞式铝缸体标准型
|
P
|
电控基本型角行程
|
3.驱动形式
|
L
|
手把式
|
G
|
220VAC电动调节
|
U
|
ISO5211
|
H
|
24VDC电动调节
|
W
|
手轮式
|
J
|
380VAC电动调节
|
D
|
双动
|
K
|
220VAC电动开关防爆
|
S
|
单动常闭
|
N
|
24VDC电动开关防爆
|
P
|
单动常开
|
Q
|
380VAC电动开关防爆
|
E
|
220VAC电动开关
|
R
|
220VAC电动调节防爆
|
F
|
24VDC电动开关
|
T
|
24VDC电动调节防爆
|
M
|
380VAC电动开关
|
V
|
380VAC电动调节防爆
|
4.阀体材质
|
2
|
WCB
|
6
|
316SS
|
4
|
304SS
|
|
5.内件材质
|
4
|
304SS
|
6
|
316SS
|
6.密封材质
|
D
|
金属密封
|
W
|
316SS+WC
|
L
|
316SS+STL
|
|
|
7.填料材质
|
P
|
PTFE
|
H
|
柔性石墨
|
8.设计压力
|
B
|
PN16/150LB
|
F
|
PN250/900LB
|
F
|
PN40/300LB
|
G
|
PN420/2500LB
|
E
|
PN100/600LB
|
|
|
9.接口形式
|
D
|
德标法兰
|
B
|
焊接
|
A
|
美标法兰
|
|
10.阀门口径
|
18
|
2"
|
25
|
10"
|
19
|
21/2"
|
26
|
12"
|
20
|
3"
|
27
|
14"
|
21
|
4"
|
28
|
16"
|
22
|
5"
|
29
|
18"
|
23
|
6"
|
30
|
20"
|
24
|
8"
|
31
|
24"
|
1.碳钢阀体,阀板为304SS。其它配置阀板和阀体材质保持一致。
2.工作温度在180℃以上采用石墨填料。
以上为标准选型,特殊要求请咨询本公司。
